光伏组件破裂强度试验机应用范围标准、核心参数特点及测试原理流程
本文将为大家介绍光伏组件破裂强度试验机应用范围标准、核心参数特点及测试原理流程的内容，工业可靠性测试设备源头工厂，高低温、老化、腐蚀试验箱，设备选型、方案定制、技术答疑，欢迎行业伙伴交流合作！
咨询热线：18297925378（微信同号）

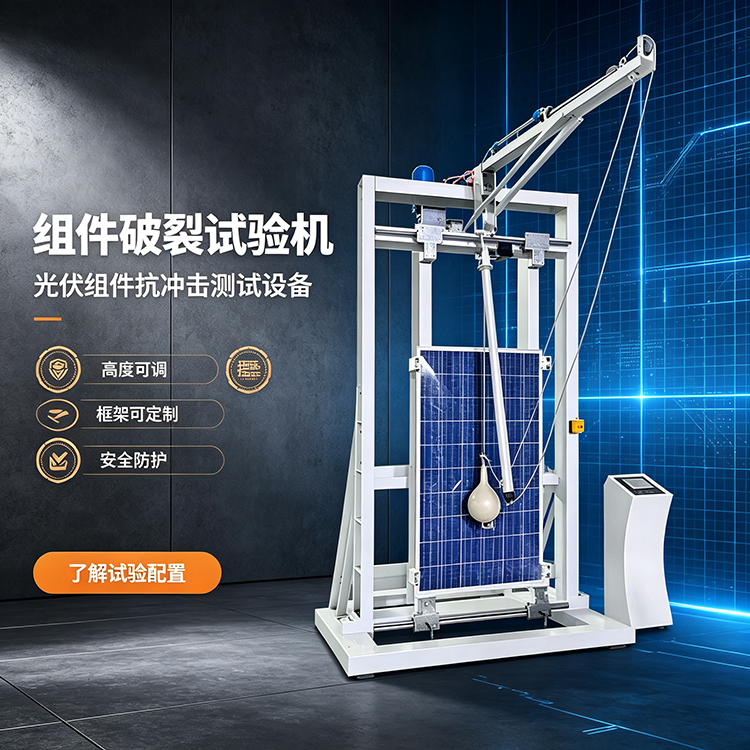

光伏组件破裂强度试验机产品简介
组件破裂试验机主要用于评价光伏组件抗重物撞击能力。设备采用规定质量撞击袋，从可调节高度冲击光伏组件表面，模拟光伏组件在运输、安装、自然环境下受到的机械冲击，以此检测光伏组件机械强度与抗破裂耐受性能。
光伏组件破裂强度试验机应用范围
1. 光伏组件机械冲击性能评估
2. 组件研发阶段抗冲击能力验证
3. 光伏组件认证试验（IEC 61730 2004）
4. 运输、储存、安装工况下机械安全性测试
5. 不同材料、不同背板设计组件抗冲击性能对比
6. 光伏组件出厂质量控制与可靠性测试
光伏组件破裂强度试验机执行标准
IEC 61730 2004《光伏组件电气安全和机械性能要求》
光伏组件破裂强度试验机技术规格
项目 | 技术参数 |
冲击高度 | 300 mm～1220 mm，连续可调 |
试样框架内缘尺寸 | 可按客户光伏组件尺寸定制 |
试样框架防护条 | 厚度3 mm，宽度15 mm，邵尔A50°橡胶条 |
安全结构 | 双侧防护栏 |
撞击袋质量 | 45.5±0.5 kg |
撞击袋填充物 | φ2.5 3.0 mm铅球 |
工作电源 | 220V AC（电机驱动） |
辅助气源 | 3 5 kg/cm² |
光伏组件破裂强度试验机产品特点
1. 冲击高度可调，适配多种规格光伏组件试验；
2. 撞击袋内置铅球，真实还原实际冲击载荷，试验一致性好；
3. 试样框架搭配橡胶防护条，双侧防护栏，保障试验操作安全；
4. 试样固定框架支持定制，匹配不同尺寸试样；
5. 电机驱动控制精准，试验重复性高；
6. 操作简便，适配研发实验室、产线质检、第三方认证机构使用。
光伏组件破裂强度试验机配件与耗材
类别 | 名称 | 说明 |
主机配件 | 试样框架 | 尺寸可定制，配置防护橡胶条 |
主机配件 | 撞击袋 | 标称45.5kg，内部装填铅球 |
主机配件 | 驱动电机 | 220V供电，驱动撞击机构 |
主机配件 | 防护栏 | 设备两侧安全防护构件 |
辅助系统 | 压缩空气系统 | 供气压力3 5 kg/cm²，保障撞击动作流畅 |
维护耗材 | 铅球 | 直径2.5 3.0 mm，损耗后可更换补充 |
光伏组件破裂强度试验机测试原理
设备依靠电机控制撞击袋完成冲击动作，向光伏组件施加标准冲击载荷；冲击能量由撞击袋自重、下落高度、铅球填充共同决定。模拟光伏组件运输、安装、户外工况下遭受的机械冲击，考核组件抗破裂性能与机械强度，验证产品是否满足IEC 61730标准要求。
光伏组件破裂强度试验机操作说明
1. 将待测光伏组件装夹固定在试样框架内，保证安装牢固；
2. 根据试验要求调节设定冲击下落高度；
3. 检查撞击袋内部铅球填充状态，接好电机电源与压缩空气管路；
4. 确认安全防护栏安装到位，操作人员撤离冲击危险区域；
5. 启动设备，执行单次或多次冲击试验；
6. 试验结束，检查组件破损、开裂情况，记录试验数据；
7. 定期检查电机、撞击袋、试样框架磨损状况，保障设备安全运行。
光伏组件破裂强度试验机试验流程
1. 样品准备：取待测光伏组件，装夹至试样框架；
2. 装置设置：调节冲击高度，核查撞击袋重量与铅球填充；
3. 安全检查：确认防护栏就位，人员远离冲击区域；
4. 开展测试：启动设备释放撞击袋，冲击组件表面；
5. 数据记录：冲击完成，记录组件开裂、破损状态；
6. 结果判定：对照IEC 61730标准，评价组件抗冲击性能；
7. 设备维护：取下试验样品，清理设备，检查撞击袋、框架有无损伤。
