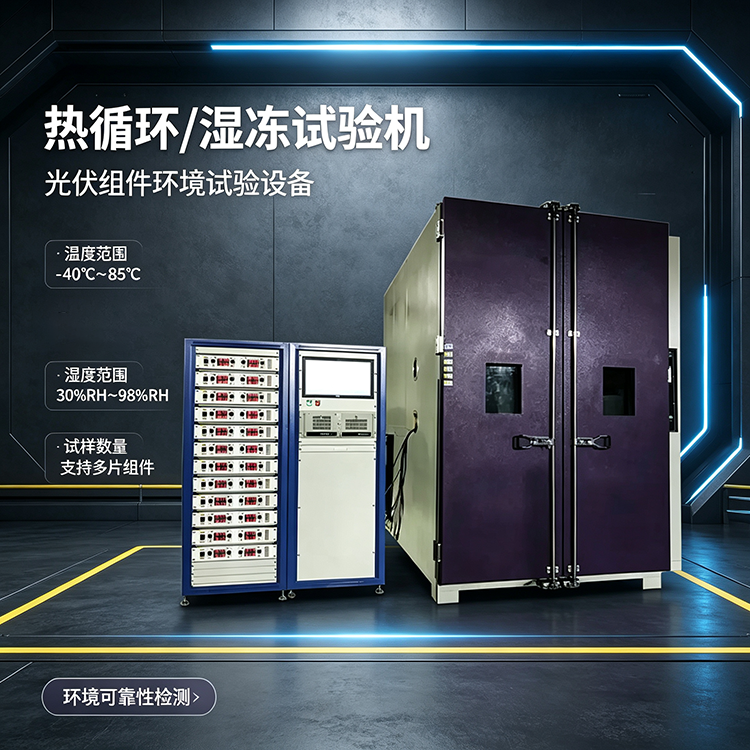

热循环/湿冻试验机应用范围标准、核心参数特点及测试原理流程
本文将为大家介绍热循环/湿冻试验机应用范围标准、核心参数特点及测试原理流程的内容，工业可靠性测试设备源头工厂，高低温、老化、腐蚀试验箱，设备选型、方案定制、技术答疑，欢迎行业伙伴交流合作！
咨询热线：18297925378（微信同号）
1.产品简介
热循环/湿冻试验机专为光伏组件可靠性验证研制，用于考核产品承受剧烈温度交变、高湿冻结工况的耐受能力。设备在高温、低温、高湿环境之间自动往复循环，复刻户外昼夜温差、季节更迭、湿冻等真实服役工况，检验光伏组件结构完整性、电性能稳定性、封装层耐久性能，是光伏产品研发验证、型式试验、来料及出厂质控必不可少的检测设备。
2.应用范围
1. 广泛服务于光伏新能源行业，适用场景如下：
2. 单晶、多晶晶体硅光伏组件热循环、湿冻可靠性测试
3. CdTe、CIGS、a Si等薄膜光伏组件环境耐久性能评估
4. EVA胶膜、背板、玻璃等光伏封装材料温湿耐受性能验证
5. 光伏产品研发DV设计验证、TT型式试验
6. 光伏组件出厂检验、批次一致性质量管控
7. 第三方检测、认证实验室标准化光伏检测
8. 高校、科研院所新能源材料与器件环境可靠性研究
3.执行测试标准
国标
GB/T 9535《地面用晶体硅光伏组件设计鉴定和定型》
GB/T 18911《光伏组件环境试验方法》
GB/T 2423.1 电工电子产品环境试验 试验A：低温
GB/T 2423.2 电工电子产品环境试验 试验B：高温
GB/T 2423.3 电工电子产品环境试验 试验Ca：恒定湿热
国际标准
IEC 61215 地面用光伏组件设计鉴定和型式认可
IEC 61730 光伏组件安全鉴定
IEC 60068 2 1/2 2/2 30 低温、高温、湿热试验方法
UL 1703 平板型光伏组件安全标准
JIS C 8918 光伏组件环境试验方法（部分条款）
4.产品技术规格
项目 | 技术参数 |
温度范围 | -40℃～85℃ |
温度波动度 | ≤±1℃ |
温度偏差 | ≤±1℃ |
温度均匀度 | ≤±2℃ |
升降温速率 | 满足IEC 61215标准要求 |
湿度范围 | 30%RH～98%RH |
相对湿度偏差 | ±3%FS；85±2%RH；90±2%RH |
湿度波动度 | ±2%RH |
湿度均匀度 | ≤2%RH |
温度变化率 | ≤100℃/h |
极限温度保持时间 | ≥10 min |
试验循环次数 | 200次或50个循环 |
最大试样数量 | 12片光伏组件 |
内箱尺寸（L×W×H） | 约1.5×2.5×1.5 m |
外箱尺寸（L×W×H） | 约2.5×3.0×2.5 m |
电源 | AC 380 V/60 Hz |
5.产品核心特点
l 高精度温湿度控制系统，适配光伏行业严苛环境试验条件
l 集成热循环、湿冻两大试验模式，完整覆盖IEC 61215相关试验条款
l 温湿度独立闭环控制，响应迅速，运行稳定性优异
l 大腔体容积，可同时装载多块大尺寸光伏组件，提升检测产能
l 触控式程序控制器，支持多段程序编辑、自动循环运行
l 实时同步显示设定曲线与实际运行曲线，试验数据可追溯
l 断电记忆、断电自动复位，保障长时间连续试验不中断
l 环保冷媒制冷系统，运行稳定，后期维护成本低
6.配置清单
标准配置
l 程序控制系统：触摸屏人机操作界面
l 温湿度传感器：工业高精度传感器
l 制冷压缩机组：搭载环保冷媒
l 光伏组件试样支架：兼容多种规格组件装夹
l 排水冷凝系统：避免箱内积水
l 可选配件
l 数据采集管理软件：电脑联机、试验数据导出
l 远程监控模块：远程查看设备运行状态
l 易耗件
l 密封条：需定期检查更换
l 湿度用水过滤组件：保障加湿用水水质
7.测试原理
设备由制冷、加热、加湿系统协同调控密闭腔体内部环境，按预设程序完成高温、低温、高湿工况自动切换；湿冻工况下低温叠加高湿条件，模拟户外实际带来的热应力、冷应力、湿冻应力。完成规定循环后检查样品，判断组件是否出现开裂、分层、起泡、电性能衰减等失效，以此评判光伏组件长期户外使用可靠性。
8.操作说明
l 试验前检查光伏组件，确认外观完好，无明显机械损伤
l 组件装夹固定受力均匀，规避局部应力集中
l 严格依照对应标准设置升降温速率、温度保持时间，禁止私自提速
l 开展湿冻试验时保证加湿水质达标，防止水垢损坏传感器
l 高低温试验过程，禁止频繁开启箱门，避免样品遭受温度冲击
l 试验结束，待箱内温度回落至安全区间，再取出被测样品
9.试验流程
l 将光伏组件稳固安装在箱内试样支架；
l 编辑调用热循环程序，设置高温85℃、低温 40℃及升降温速率；
l 启动设备，自动执行高温保温 降温 低温保温 升温整套流程；
l 运行至标准规定循环次数（如200次）；
l 试验结束取出样品，开展外观检查、电性能检测、绝缘性能测试；
l 比对试验前后各项测试数据，综合评估组件性能衰减与可靠性。
