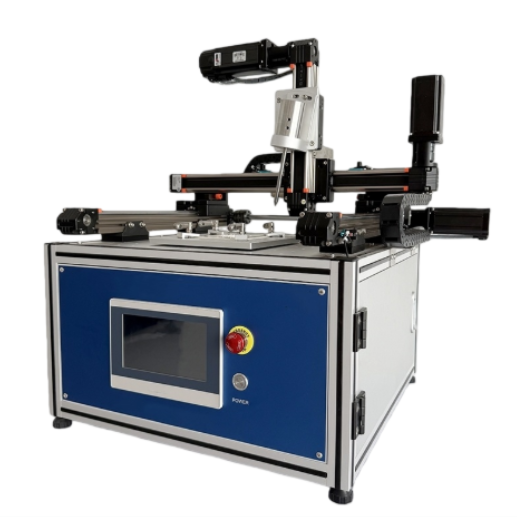

表面抗划伤试验机一电器绝缘部件耐划痕性能专业检测设备

本文将为大家介绍表面抗划伤试验机应用范围标准、核心参数特点及测试原理流程的内容，工业可靠性测试设备源头工厂，高低温、老化、腐蚀试验箱，设备选型、方案定制、技术答疑，欢迎行业伙伴交流合作！

咨询热线：18297925378（微信同号）

在家电、信息技术设备产品研发与质量检测环节，固体绝缘材料的机械耐受能力，直接关系产品整体使用可靠性。绝缘外壳、PCB电路板、涂层基材在实际使用中，有可能受到尖锐外物剐蹭，一旦绝缘层被刺穿，就会带来产品性能隐患。表面抗划伤试验机，就是针对该检测场景开发的专用试验设备，广泛应用于型式检验、设计验证、安全性能评估等实验室检测工作。

表面抗划伤试验机严格对标GB4706.12005、GB4943.12011以及对应的IEC国际标准，针对家用电器、信息技术设备固体绝缘易触及部件、印制电路板开展标准化划痕试验。设备通过设定好的压力、速度、角度，使用淬硬钢针对试样表面做可控划痕，模拟尖锐物体刮擦工况，检验绝缘材料在机械外力作用下的抗刺穿表现，为材料选型、产品结构优化提供客观试验数据支撑。

表面抗划伤试验机适配的检测对象覆盖面广。可用于家电类产品固体绝缘易触及零部件、印制板划痕测试；也可检测办公及信息设备外壳、结构件；PCB电路板与绝缘基材、塑料件、防护涂层、各类非金属绝缘材料均可开展试验。尤其适合电器内部电位梯度较大的绝缘间隔区域检测，是质检实验室、生产企业研发部门、第三方检测机构的常用检测仪器。

硬件配置上，设备采用步进电机驱动，搭配滚珠丝杠与直线导轨传动结构，运行顺滑，定位精度高，保障每一次划痕试验的重复性。核心试验部件为淬硬钢针，钢针顶角40°，针头圆角R0.25±0.02mm，针头几何尺寸贴合标准要求，避免因工装偏差带来试验结果误差。整机采用PLC搭配7英寸彩色触摸屏控制系统，划痕压力、划痕速度、划痕间距等关键参数均可直接预置，操作流程简洁直观，降低人员操作门槛。

关键试验参数可精准管控：划痕压力稳定维持10N±0.5N，划痕速度20±5mm/s，划痕间距050mm可调；试样托盘支持90°旋转，预留多组安装孔位，方便装夹不同规格试样，可完成多方向交叉划痕测试。试验时钢针保持8085°夹角，划痕之间、划痕距离试样边缘满足标准最小间距要求，完整复现标准规定的试验条件。

整机结构紧凑稳固，适合实验室长时间不间断作业。设备标配主机、专用划痕针、试样压板、调试扳手等全套配件，开箱即可投入测试，无需额外采购复杂工装。

在产品研发阶段，借助该设备可以对比不同配方塑料、不同涂层工艺的耐刮擦表现，辅助筛选合适绝缘材料；在出厂型式试验环节，用来验证成品零部件是否满足规范要求，提前发现绝缘薄弱点。不管是新品迭代，还是来料质量把控，表面抗划伤试验机都能够输出稳定可信的试验结果，帮助企业完善产品检测流程，把控产品品质。

对于需要开展家电、IT设备绝缘部件划痕检测的单位，一台合规可靠的表面抗划伤试验机，是落实产品检测工作不可或缺的硬件，助力企业完成设计验证与产品检验工作。
