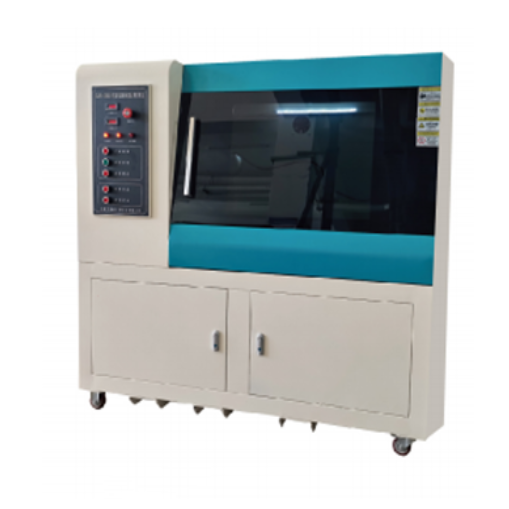

高温绝缘材料电气强度试验机的执行标准、应用范围、技术参数和功能特点
本文将为大家介绍高温绝缘材料电气强度试验机的执行标准、应用范围、技术参数和功能特点等的内容，工业可靠性测试设备源头工厂，高低温、老化、腐蚀试验箱，设备选型、方案定制、技术答疑，欢迎行业伙伴交流合作！
咨询热线：18297925378（微信同号）
高温绝缘材料电气强度试验机执行标准
GB/T1695 2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》 GB/T3333《电缆纸工频击穿电压试验方法》 GB12913 2008《电容器纸》 ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
高温绝缘材料电气强度试验机制造与检验标准
GB1408.1 2016《绝缘材料电气强度试验方法》 GB1408.2 2016《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》 JJG795 2016《耐电压测试仪检定规程》
高温绝缘材料电气强度试验机应用范围
适用于电线套管、树脂胶类、浸渍纤维制品、云母制品、塑料、薄膜复合制品、陶瓷、玻璃等各类固体绝缘材料，在高温环境下完成击穿强度、耐电压时间测试。 设备采用计算机控制，可快速精准采集、处理试验数据，支持数据存储、显示与打印输出。
高温绝缘材料电气强度试验机性能参数
项目 | 参数 |
输入电源 | AC220V 50Hz；单相AC220V±10%，频率50Hz±1% |
输出电压 | AC：0～100kV；DC：0～100kV |
输出功率 | 10kVA |
测量范围 | AC10～100kV；DC10～100kV |
测量误差 | ≤2% |
升压速率 | 0.5kV/s～10kV/s |
耐压时间 | 0～4H（支持德标8H/15H） |
漏电流 | 1～30mA，软件可设定 |
整机工作环境 | 温度15～30℃，相对湿度0～85% |
试验温度 | 室温～300℃ |
试验介质 | 空气、苯甲基硅油 |
加热腔尺寸 | 空气腔：900×900×900mm；油腔：200×200×150mm |
高温绝缘材料电气强度试验机功能特点
双模式操作：本机自带触摸屏+控制面板，无需电脑即可完成全部试验；计算机仅用于数据、曲线记录，不参与设备控制，避免来回切换操作，使用更人性化。
参数记忆保存：保存上次试验配置，断电不丢失，重复试验无需反复设置。
可视化试验界面：数字+仪表盘实时同步显示，内置示意曲线，直观区分不同工况曲线走势；面板布局简洁，标识清晰易懂。
多组数据对比：可同时存储显示10组试验记录，支持剔除无效试验数据，便于对比分析。
U盘数据导出：本机试验记录可直接U盘导出，脱离电脑也可备份数据。
上位机报告输出：选配计算机可输出完整试验报告，包含单组详情、多组汇总以及试验曲线。
蓝牙数据传输：蓝牙通讯，规避穿墙布线难题，实现远距离安全操作。
三色声光报警灯
绿灯：箱门闭合到位，允许启动试验
黄灯：箱门开启，可更换试样
红灯：高压＞0.5kV，禁止开启箱门；直流放电阶段红灯闪烁报警
箱门安全联锁：箱门未关闭无法启动试验；试验过程开门自动终止试验，高压无输出弹窗告警。
计算机软件系统
采用单片机+计算机独立/分机控制，人机交互完成工频击穿、工频耐压测试。
动态绘制试验曲线；支持多色曲线叠加对比、局部区域放大分析。
试验数据支持编辑修改，适配多样试验场景。
自动保存试验条件与测试结果。
报告模板自定义，满足不同客户报告格式要求。
可人工判定筛选有效/无效曲线数据。
测试数据可导出Excel、Word格式。
用户权限管理：操作人员可自定义项目与参数，权限隔离防止他人篡改。
快速保护：试样击穿0.1s内切断电源，过流保护灵敏度高。
支持长时间连续运行，无需间歇停机保护设备。
高压安全说明
独立保护地线：必须可靠接地，降低试样击穿产生的电磁干扰，防止上位机失控。
直流放电告警：直流试验结束后，若打开箱门设备自动报警；必须使用本机一体化放电装置放电完成后报警解除，严禁直流试验后直接触碰电极。
一体化放电装置：放电组件集成主机，摒弃外置放电杆。
多重电路保护：过流保护、失压保护、漏电保护、短路保护、直流放电报警。
四级高压安全断电：总电源开关、漏电保护开关、调压器复位开关、试验箱门安全开关，搭配完整声光告警体系。
