光伏组件吹尘吹砂试验箱的应用范围标准、核心参数特点及测试原理流程
本文将为大家介绍光伏组件吹尘吹砂试验箱的应用范围标准、核心参数特点及测试原理流程的内容，工业可靠性测试设备源头工厂，高低温、老化、腐蚀试验箱，设备选型、方案定制、技术答疑，欢迎行业伙伴交流合作！
咨询热线：18297925378（微信同号）

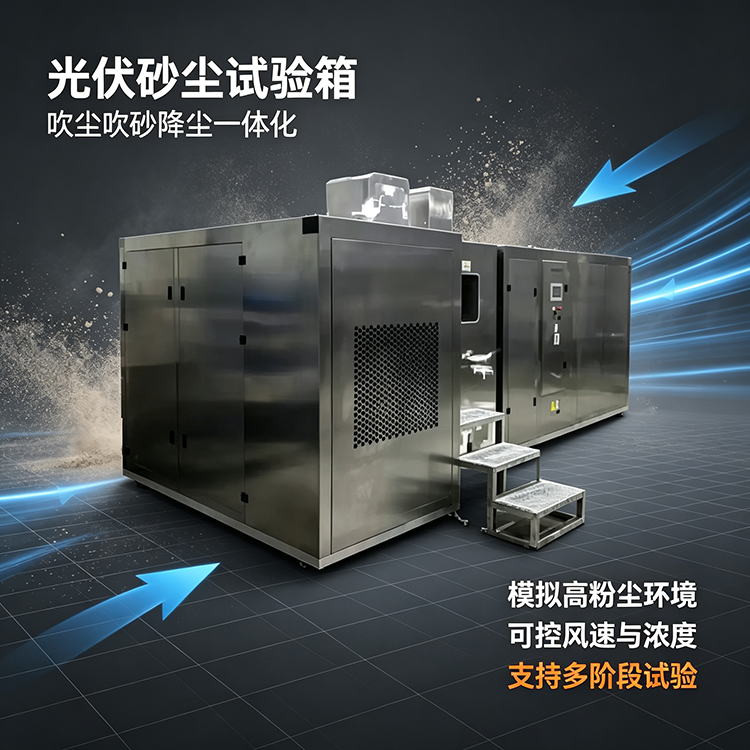

光伏组件吹尘吹砂试验箱模拟沙漠戈壁高沙尘风沙环境，评估光伏组件密封、结构、光学衰减性能，为沙戈荒光伏产品研发验证提供试验依据
一、产品简介
光伏组件吹尘吹砂试验箱为环境可靠性试验设备，模拟自然 / 人为扰动形成的高粉尘、高砂砾工况，在可控砂尘粒径、浓度、气流速度、温度条件下，完成吹尘、吹砂、降尘综合试验，考核光伏组件沙尘冲刷下密封性能、结构可靠性、光学性能衰减，适配沙漠、戈壁、风沙沿线等恶劣工况产品研发与验证。
二、应用范围
1. 光伏组件、光伏玻璃防尘防砂密封性能评估
2. 光伏组件沙漠、戈壁、干旱高风沙区域环境适应性试验
3. 光伏组件镀膜层、封装层砂尘冲刷耐久性评价
4. 新型光伏材料、封装结构研发验证测试
5. 电力、户外电气设备砂尘环境可靠性验证
6. 航空航天、特种装备风沙环境适应性试验
三、执行测试标准
· GB/T 2423.37 2006 环境试验第 2 部分：试验方法 试验 L：砂尘试验
· GJB 150.12A 2009 军用装备实验室环境试验方法第 12 部分：砂尘试验
· IEC 60068 2 68 环境试验第 2 68 部分：试验方法 Lb：砂尘试验
· IEC 61300 2 27 光纤互连器件和无源器件基本试验和测量程序第 2 27 部分：砂尘试验
四、核心技术参数
表格
项目 | 参数规格 |
工作室尺寸 | 1000×1000×1000 mm（W×H×D） |
外形尺寸 | 6500×2400×3400 mm（以实际为准） |
温度范围 | RT±10～70℃（RT 为常温） |
湿度范围 | ≤30% RH（显示，不可调） |
细尘粒径 | ≤75μm |
粗尘粒径 | ≤150μm |
横向吹尘 / 吹砂风速 | 1.5～29 m/s 连续可调 |
吹尘浓度 | 10.6 g/m³±7 g/m³ |
吹尘风速 | 1.5～8.9 m/s |
吹砂浓度 | 0.18±0.15 g/m³ / 1.1±0.3 g/m³ / 2.2±0.5 g/m³ |
吹砂风速 | 18～29 m/s |
吹砂时间 | 90 min（可扩展） |
气流形式 | 水平层流 |
样品尺寸 | 300×300 mm |
样品数量 | 3 片 |
滑石粉用量 | 2～5 kg/m³，标配 25 kg |
供电电源 | AC 380V±10%，三相五线制，80A 空气开关 |
五、产品核心特点
1. 水平层流气流结构：砂尘分布均匀，试验重复性高，数据稳定可靠
2. 分体式循环结构：前处理箱 + 试验箱分体设计，高度还原真实自然风沙环境
3. 多阶段复合试验：支持吹尘、吹砂、降尘多模式，覆盖复杂风沙工况模拟
4. 浓度闭环控制：粉尘浓度实时监测 + 自动补偿，保障试验条件恒定
5. 耐腐蚀耐磨壳体：内外箱高等级不锈钢，耐受长期砂尘冲刷磨损
6. 高温风沙耦合测试：支持高温吹砂、高温吹尘，适配光伏极端环境验证
7. 智能触控控制系统：PLC + 触摸屏，参数一键设定，操作直观便捷
六、标配配件及耗材
表格
名称 | 功能说明 |
吹尘循环风机 | 全塑离心风机 |
集尘箱 | 粉尘集中回收处理 |
抽真空系统 | 真空泵、调压阀、吸嘴、连接管 |
粉尘储罐 | 滑石粉专用储料罐体 |
金属筛网 | 线径 50μm，间距 75μm |
浓度计 | 模拟量信号反馈 PLC，实时采集浓度 |
加热系统 | 316 不锈钢加热丝 |
LED 照明系统 | 工作室顶部强光照明 |
观察窗 | 电阻膜加热防霜观察窗 |
七、测试原理
设备通过高压循环风机驱动粉尘 / 砂粒在封闭风道内循环，经前处理箱生成稳定水平层流；砂尘以设定粒径、浓度、风速均匀冲刷试样表面，复刻风沙对光伏组件密封结构、表面镀膜、透光性能的侵蚀作用；对比试验前后组件透射比、外观状态，评定光伏产品耐砂尘耐受能力。
八、操作说明
1. 试验前确认电源、电气保护、接地装置完好可靠
2. 根据对应标准选定粉尘粒径、试验浓度参数
3. 样品安装角度与水平面呈 45°，牢固锁紧固定
4. 高温吹砂工况，谨防触碰高温部件，做好安全防护
5. 试验全程监控粉尘浓度、风速、温度参数
6. 试验结束后，先完成粉尘沉降，再开启箱门取样
九、标准试验流程
1. 试验前检测光伏组件透射比，记录初始基准数据
2. 将试样 45° 倾角固定于箱内样品台
3. 依次执行吹尘 吹砂 降尘全阶段试验
吹尘阶段：23℃条件下吹尘 6h，可叠加 60℃高温吹尘
吹砂阶段：60℃高温，18 29 m/s 高速砂粒冲刷
降尘阶段：23℃±2℃环境静置沉降 3 天
4. 试验完成，取出试样清洗、充分干燥
5. 复测光伏透射比，计算光学衰减率，完成性能评估
